一、克拉管简介
1、管道结

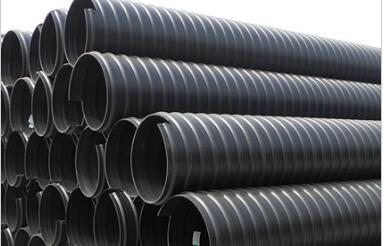

聚乙烯(HDPE)缠绕结构壁管(B型管),又叫克拉管,是以高密度聚乙烯树脂(HDPE)为原料,以聚丙烯(PP)波纹管辅助支撑管,采用热缠绕成型工艺成高密度聚乙烯大口径加强管,具体结构在《GBT19472.2-2004埋地用聚乙烯(PE)结构壁管道系统》标准中有很详细的描述,简图如下。
2、管道特性
克拉管是以缠绕方式制造的,在塑料管道制造过程中,熔化的高密度聚乙烯以带状和起加强作用的PP管重迭在一起,被螺旋地缠绕在一个带有一定角度的缠绕盘上,其中缠绕盘有多根旋转的滚轴组成,由于滚轴的旋转,不断将成型的管材向侧面推出,从而形成具有高度稳定和均匀光滑的内壁和表面缠绕有圆管的波纹状管材的。
克拉管的主要性能如下:
1、绿色环保节能:首先,塑料管道生产制造过程对环境无污染。也就是说,没有废气、废水和废料产生。
2、抗腐蚀性强:克拉管的原料是HDPE或PP,具有稳定的化学性能。几乎对所有稀释酸、碱、酒精、油和汽油以及城市污水,具有抗腐蚀能力。管道内可以输送腐蚀性物质,也可以使管道埋设在环境恶劣的场地,如高碱、污水及其它具有腐蚀性的环境。
3、低糙率管壁:克拉管内壁非常光滑,粗糙率很小,使管内液体或气体流动时阻力损失小,保障输送介质的流畅,提高了流量;另外,由于塑料材料的特点具有很强的抗附着性,管内不易结垢,沉积物无法附着,随管内液体或气体流动排走。这一特点,使管道不仅安全使用不会堵塞,而且可以输送更大的介质流量。
4、很高耐磨性:当输送矿砂泥浆或含沙量高的河水时,克拉管的抗磨损能力是钢管的4倍。
5、安全无毒性:塑料材料是惰性非极性物质,克拉管加工制造时,塑料管材无毒性。
6、可靠密封性:克拉管接头采用电热熔或胶圈承插技术,100%密封,接口泄漏率为零。由于使用密封的接头,即隔绝了管道内有毒介质对外界的污染,也使管道外部的污水不能进入管道内部。
7、良好柔韧性:由于HDPE具有良好的柔韧性,其断裂伸长率高达350%,加之管件接头采用对接熔焊法,使其连成整体,整个管线具有较大的柔韧性,比较适合软基础或无承载力基础的地方,可以随地形起伏铺设,减少弯头,大量节约工时,适应管道基础的不均匀沉降及变形,即使发生高强度地震,塑料管道也不会断裂,仍能正常输送介质,不会使地震次生灾害扩展。而钢管、铸铁管或混凝土管道由于刚度过大,承受不了管基的不均匀变形,地震时的破裂实属难免。
8、宽温度范围:由HDPE材料所制成的克拉管和管件,其软化温度为121℃,脆化点温度为-100℃,其使用范围确定在±70℃,大大拓宽了施工安装的时间,适合于高温或寒冷地区 ,几乎覆盖了我国东南西北各地区。
9、便利施工安装:塑料管材密度仅为钢的1/8,是混凝土的1/2.58。而克拉管采用肋形加强管,重量仅为普通实壁塑料管道重量的60%左右,因此相对更轻。和水泥管道和钢管相比,不仅大大节省了原料,降低了管道造价,而且易于运输和现场安装,可以缩短工期,大幅度节省施工费用。
10、破损管道维护:利用克拉塑料管道自身轻的特点,还可将克拉塑料管道用于修复已经破裂或严重破损的混凝土管道,操作时仅需将克拉管(外径略小于破裂的混凝土管内径)分段连接后,整体拉进混凝土管内即可。已破损的混凝土管不必拆除,从而节省了大量人工挖掘路面的时间和费用,降低维修保养成本。
11、使用寿命很长:德国标准规定,在正常使用情况下,PE塑料管道的使用寿命50-100年。塑料管道可以在露天使用,在各种恶劣气候条件下,管道各种变形很小,其影响可以忽略不计。
12、工程总体造价低:对于大口径管道而言,考虑到运输和安装节省的费用,克拉管道工程的综合造价比钢管低30%左右;比混凝土管道低5%-15%;另外,由于塑料管道的内部糙率低,和水泥管道同样直径的塑料管道可以输送更大的介质流量(约高15%)。
